지역 전략 산업으로 읽는 유망학과 ⑨ 충북

 AI·전기차 시대의 핵심 인프라, 충북 반도체산업
 인재 공급 요람될 유망학과는?

지역 전략 산업으로 읽는 유망학과 | 충북

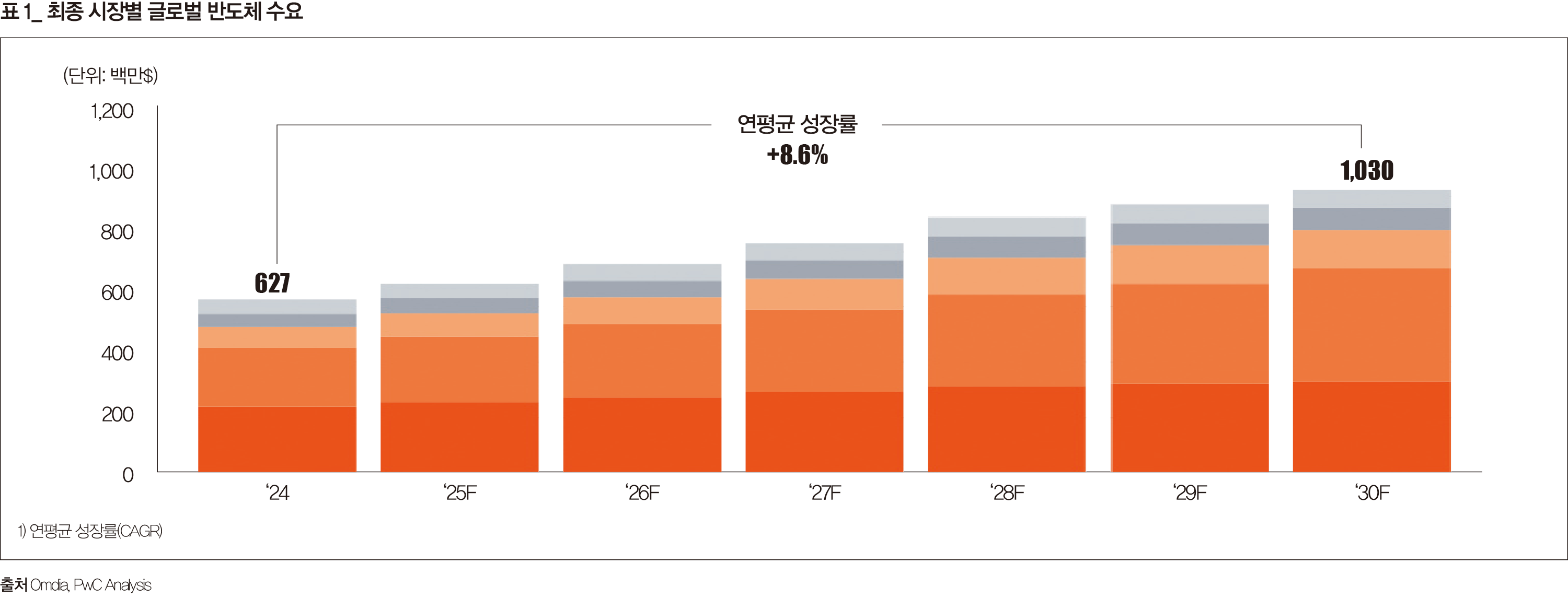

인공지능(AI) 확산 이후 반도체산업은 세계 산업 질서를 흔드는 핵심 분야로 재부상했다. 과거 반도체가 스마트폰과 PC의 성능을 좌우하는 부품으로 인식됐다면, 지금은 데이터센터·전기차·자율주행차·스마트 공장·의료기기·방위산업까지 움직이는 기반 인프라로 자리 잡고 있다. 글로벌 반도체 시장은 2024년 약 6천억 달러에서 2030년 1조 달러를 넘어설 전망이다. 특히 생성형 AI 서비스 확산으로 서버·네트워크용 반도체 수요가 빠르게 늘고, 전기차와 자율주행 기술 발전은 차량용 전력반도체와 센서, 고성능 컴퓨팅 칩 수요를 확대한다. 이 흐름 속에서 충북은 주목할 만한 지역이다. SK하이닉스, DB하이텍, 네패스 등 반도체 가치사슬별 선도 기업과 소재·부품·장비 기업이 집적한 비수도권 대표 반도체산업 거점이다. 특히 청주를 중심으로 메모리반도체 생산 기반이 강하고, 후공정·화합물반도체·AI반도체 등 차세대 분야로 산업 영역을 확장하고 있다. 충북도 역시 ‘반도체 초강대국 실현을 위한 중부권 핵심 거점 클러스터 구축’을 목표로 반도체산업 육성 전략 2.0을 추진 중이다. 지역 대학도 이 같은 산업 변화에 맞춰 반도체 공정·전자재료·전력반도체·시스템반도체·인공지능 융합 인재 양성에 속도를 내고 있다.

진행 정나래 기자 lena@naeil.com



---

AI가 키운 메모리 수요, 충북이 주목받는 이유

최근 반도체 시장에서 가장 뜨거운 키워드는 단연 HBM이다. HBM은 여러 개의 D램을 수직으로 쌓아 데이터 처리 속도와 대역폭을 높인 고성능 메모리로, 생성형 AI와 고성능 컴퓨팅에 필수적인 부품이다. AI 모델이 커지고 데이터센터의 연산 수요가 폭증하면서 GPU와 AI 가속기를 뒷받침할 고속 메모리의 중요성도 함께 높아졌다.

글로벌 보고서들은 HBM 시장이 2030년까지 빠르게 확대될 것으로 전망하며, 패키징 인프라와 첨단 테스트 역량이 함께 뒷받침되어야 공급 부족을 줄일 수 있다고 분석한다.

충북이 이 분야에서 주목받는 이유는 분명하다. SK하이닉스 청주 사업장은 국내 메모리반도체 생산의 핵심 거점 중 하나다. 충북도는 HBM3 생산라인 구축을 적극 지원하고, 청주 M15 공장 관련 인허가, 전력, 공업용수 등 반도체 공장 가동에 필요한 기반 시설 지원을 추진하고 있다. 또 향후 업황 변화에 따라 신규 팹 투자가 신속히 이뤄지도록 대규모 부지 조성과 전력 인프라 확충도 병행하고 있다. 단순히 기업이 입지한 지역을 넘어, 생산 기반과 행정 지원, 인프라 확충이 함께 움직이는 산업 클러스터로 발전하고 있는 셈이다.

반도체산업은 설계, 웨이퍼 제조, 패키징·테스트, 소재·부품·장비가 긴밀히 연결된 종합 산업이다. 따라서 지역 산업 경쟁력은 한 기업의 생산 규모만으로 결정되지 않는다. 공정 장비를 이해하는 엔지니어, 소재 특성을 분석하는 연구 인력, 생산 수율을 높이는 품질관리 인력, 인공지능 기반 공정 데이터를 다룰 수 있는 융합 인재가 함께 필요하다. 충북 지역 대학의 반도체 관련 학과가 중요한 이유도 여기에 있다.





후공정·화합물반도체로 넓어지는 충북 반도체 생태계

충북 반도체산업의 또 다른 축은 후공정과 화합물반도체다. 반도체 미세공정이 한계에 가까워지면서 성능 향상의 중심이 전공정만이 아니라 패키징과 테스트로 이동하고 있다. 칩렛, 2.5D·3D 패키징, 고대역폭 인터커넥트처럼 여러 칩을 효율적으로 연결하는 기술은 AI 반도체와 고성능 컴퓨팅 시장에서 경쟁력을 좌우한다. 충북도가 ‘반도체 패키징·테스트 종합지원 거점’과 패키징 분야 첨단전략산업 특화단지 지정을 추진하는 것도 이 같은 산업 변화와 맞닿아 있다.

전기차와 재생에너지 확산도 충북 반도체산업의 기회를 넓힌다. 전기차 구동 인버터, 충전기, 에너지저장장치, 스마트그리드에는 고전압과 고온을 견디는 전력반도체가 필요하다. 이 과정에서 기존 실리콘 반도체보다 효율이 높은 SiC, GaN 기반 화합물반도체 수요가 커지고 있다. 충북은 DB하이텍, 파워마스터반도체 등 관련 기업과 차세대 전력반도체 실증 기반을 토대로 화합물반도체 특화산업단지 조성을 추진하고 있다. 메모리에 강한 지역이라는 기존 이미지에서 나아가 전력반도체와 시스템반도체 후공정까지 포괄하는 중부권 생산 거점으로 도약하려는 전략이다.

충북 반도체산업의 핵심은 ‘제조 기반’과 ‘미래 기술’의 결합이다. 청주권 메모리 생산 기반, 오창·오송권 소재·부품·장비 및 연구 인프라, 충주권 시스템반도체·첨단센서 기반, 괴산권 화합물반도체 기반이 연결되면 지역 전체가 하나의 반도체 교육·연구·생산 생태계로 작동할 수 있다.

앞으로 충북 지역 대학의 유망학과를 살펴볼 때도 단순히 반도체라는 이름만 볼 것이 아니라, 어떤 산업 축과 연결되는지, 실습·연구 인프라가 얼마나 갖춰져 있는지, 지역 기업과의 산학협력이 실제 교육과정으로 이어지는지를 함께 확인할 필요가 있다.



---

 주목해야 할 충북 지역 반도체산업 관련 유망학과는?

K-반도체벨트의 핵심 인재 양성 거점
충북대 반도체공학부

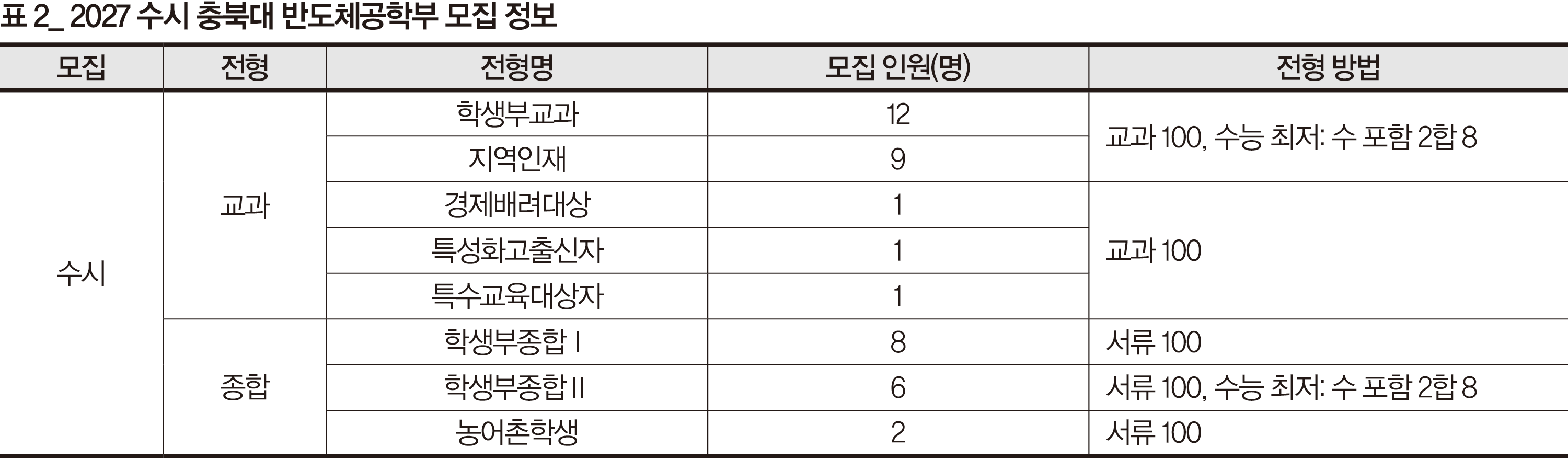

충북대 반도체공학부는 국립대 최초의 반도체학과로 출발해 지난 30년간 학사 1천500명, 석·박사 250명을 배출한 국내 대표 반도체 교육기관이다. 충북 청주가 판교-기흥-이천-청주로 이어지는 K-반도체벨트의 한 축이라는 점에서 지역 산업과의 연결성도 뚜렷하다.

특히 SK하이닉스, 실리콘웍스, 매그너칩반도체 등 산업체와 연계한 맞춤형 교육 트랙을 운영하며 현장 수요에 대응해왔다. 교육과정은 공정, 소자, 회로, 시스템, 패키지, 테스트를 아우르는 ‘반도체 전 분야 Total Solution’ 체계로 촘촘하게 구성돼 있다.

학생들은 전자공학·수학·물리학·프로그래밍 기초를 바탕으로 반도체 소자 제작과 회로·시스템 설계, 프로젝트 실습까지 단계적으로 경험할 수 있다. IDEC센터와 반도체설계공정연구센터의 설계 CAD, 소자공정 인프라를 활용한 실습 교육도 강점이다.

졸업 후에는 삼성전자, SK하이닉스, DB하이텍, LX세미콘, 네패스, 심텍 등 반도체 기업은 물론 연구소와 공공기관으로 진출한다. 매년 학부와 대학원을 합쳐 50명 이상의 반도체 핵심 인력을 배출하며 충북 반도체산업 생태계를 뒷받침하고 있다.





설계부터 공정·측정까지 아우르는
청주대 시스템반도체공학과

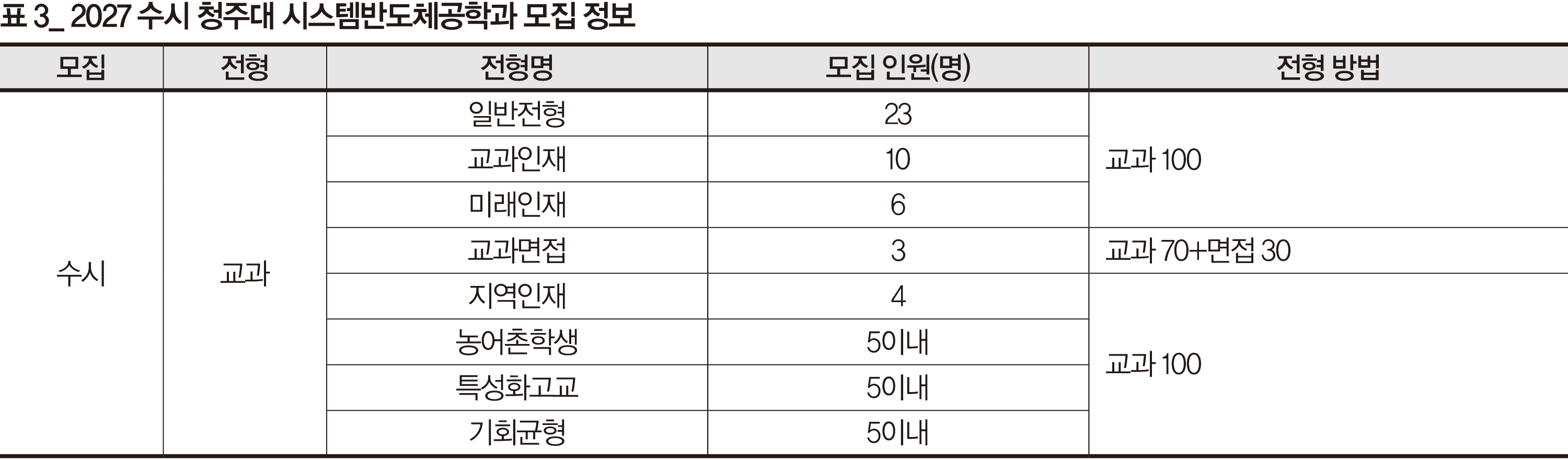

청주대 시스템반도체공학과는 1985년 국내 최초의 반도체공학과로 출발한 전통 있는 학과다. 현재까지 약 2천 명의 졸업생을 배출했으며, 반도체 설계·소자·공정·장비 분야에서 활동하는 인재를 꾸준히 길러왔다.

학과의 강점은 반도체를 설계하는 분야, 설계한 반도체를 제작·측정하는 분야, 제작한 반도체를 응용하는 분야를 균형 있게 다룬다는 점이다. 학생들은 1학년 때 반도체 개론을 시작으로 회로이론, 논리회로, 반도체소자공학, 전자회로, 반도체공정, 반도체장비, 아날로그 집적회로, IoT센서 등을 단계적으로 배운다.

반도체회로실험실, 시스템반도체설계실, 반도체소자공정실, 반도체측정실, 반도체장비실습실 등 실습 인프라도 갖췄다. 2024년 첨단산업 인재양성 부트캠프 사업, 2025년 충북 RISE 사업을 통해 기업 실무교육과 K-반도체 장비 융복합 교육도 강화하고 있다. 졸업 후에는 삼성전자, SK하이닉스, DB하이텍, LX세미콘, 네패스, 심텍, ASML 등 종합 반도체 기업과 설계·장비·소재 기업으로 진출할 수 있다.





반도체·에너지 소재를 함께 다루는
국립한국교통대 반도체신소재공학과

국립한국교통대 반도체신소재공학과는 반도체산업의 기반이 되는 소재를 중심으로 금속, 세라믹, 유기재료, 에너지 소재까지 폭넓게 다루는 학과다. 단순히 반도체 공정이나 설계만 배우는 것이 아니라, 반도체가 작동하기 위한 재료의 구조와 물성, 공정 설계, 응용 가능성을 함께 탐구한다는 점에서 차별성이 있다.

교육과정은 기초과학과 공학 기초를 바탕으로 재료과학 개론, 재료물리화학, 재료조직학을 배우고, 이후 재료열역학, 재료상변태, 세라믹스, 전기전자 재료응용, 반도체소자, 반도체공정, 에너지환경재료 등으로 심화된다.

특히 반도체·에너지 특성화 교과목과 캡스톤디자인, 일학습병행 장기현장실습을 통해 실험설계와 현장 적응력을 함께 기른다. 4학년 학부생이 텔루륨 나노와이어 도핑 연구로 국제 학술지에 제1저자 논문을 발표한 사례에서 보듯, 학부 연구 참여 프로그램을 통해 주도적인 연구를 할 수 있는 기회도 주어진다. 졸업 후에는 반도체, 디스플레이, 배터리, 세라믹, 자동차, 환경·에너지 소재 기업과 연구소 등으로 진출할 수 있다.
